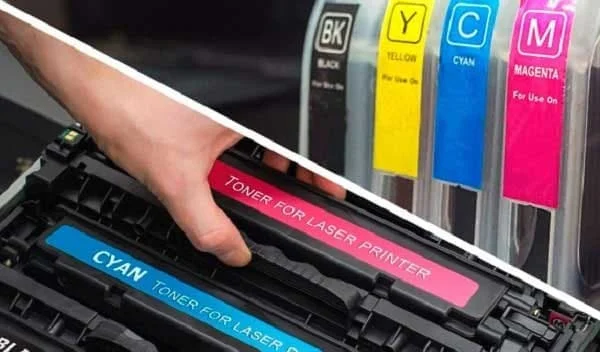

قطعات کارتریج لیزری و کارتریج جوهرافشان
قطعات مهم تشکیل‌دهنده کارتریج لیزری
جزئی از است که وظیفه ایجاد تصویر روی کاغذ را برعهده دارد. در این قطعه به‌جای محصورکردن جوهر مایع، حاوی مخلوط خشکی از پودر است که از طریق بار الکتریکی و حرارت، به کاغذ می‌چسبد. کارتریج های لیزری، در چهار رنگ مختلف مشکی، فیروزه‌ای، سرخابی (قرمز/صورتی) و زرد موجود هستند. در ادامه، به بررسی اجزای سازنده آنها می پردازیم:
درام (Drum)
، یک استوانه باردار الکتریکی از جنس آلومینیوم است که با پوششی حساس به نور احاطه می‌شود. وظیفه اصلی درام، جذب ذرات پودر تونر از طریق ایجاد خواص الکترواستاتیک و انتقال آنها به کاغذ است؛ به‌گونه‌ای که وقتی دستور چاپ صادر می‌شود، درام، یک بار الکترواستاتیک دریافت می‌کند و تصویر روی سطح آن، توسط لیزر، اسکن می‌شود. پس از اسکن تصویر، درام می‌چرخد و تونر را جذب می کند تا تصویر را به کاغذ انتقال دهد.
کارتریج تونر (Toner Cartridge)
، محفظه‌ای است که ذره‌های پودر تونر را در خود جای می‌دهد. پودر تونر، از رزین پلاستیکی متصل به ذره‌های آهن ساخته شده است. در فرایند چاپ لیزری، این پودرها از طریق بار مثبت خود، جذب درام می‌شوند؛ سپس به کمک قطعه doctor blade، به‌طور یکنواخت روی کاغذ پخش می‌شوند و تصویر ایجاد شده در درام را روی کاغذ چاپ می‌کنند. می‌توان گفت که کل این فرایند، حول محور بارهای الکتریکی و تاثیر تغییرات آنها روی ذره‌های تونر است که به‌شدت پذیرای این بارها هستند و توسط آنها جابه‌جا می‌شوند.
دکتر بلید (Doctor Blade)
، میزان تونر تحویلی به اجزای دیگر را تعیین و آن را به‌صورت یکنواخت روی کاغذ پخش می‌کند؛ همچنین، با شارژکردن تونر، در ارائه یک چاپ خوانا نقش بسیار مهمی دارد. در کارتریج‌های رنگی، این قطعه معمولا با همکاری غلتک توسعه‌دهنده، تونر را برای چاپ آماده می‌کند؛ در کارتریج‌های تک‌رنگ نیز، دکتر بلید معمولا با غلتک توسعه‌دهنده، به شارژ صحیح‌تر منجر می‌شود.
این قطعه، از فولاد ضدزنگ ساخته شده است؛ زیرا اگر این تیغه دچار زنگ‌زدگی شود، نه‌تنها مانع شارژ مناسب در تونر می‌شود، بلکه به کارتریج هم آسیب می‌رساند.
مگنت (Magnet)
، میله‌ای با خاصیت مغناطیسی و به‌شکل استوانه است. این قطعه، بین کارتریج تونر و درام قرار دارد و وظیفه اصلی آن، ایجاد بار الکتریکی در تونر و جذب آن است. پودر تونر، تحت تاثیر بارهای الکتریکی موجود بین مگنت و درام، به درام منتقل می‌شود. آسیب این قطعه، موجب ایجاد لکه‌های سیاه‌رنگ در نسخه چاپی و کمرنگ‌بودن آن خواهد شد.
واحد فیوزر (Fuser Unit)
، از دو غلتک تشکیل شده است. غلتک بالایی فیوزر، توسط یک لامپ کنترل دما، گرم می‌شود که با گرم‌شدن آن، لایه نازک و پلاستیکی تونر ذوب می‌شود و جوهر را از میان غلتک‌ها به کاغذ منتقل می‌کند. این غلتک، به‌دلیل پوشیده‌شدن با یک لایه سیلیکونی نچسب، به‌راحتی تمیز می‌شود.
غلتک پایینی، نیازی به گرم‌شدن ندارد و معمولا از لاستیک سیلیکونی نرم ساخته شده است که با نگه‌داشتن کاغذ، به عبور آن از بین غلتک‌ها، به‌صورت سالم و صاف، کمک می‌کند.
فوم رولر (Foam Roller)
، با افزایش تماس بین کاغذ و درام، باعث انتقال تونر به کاغذ می‌شود؛ همچنین آلودگی‌ها و ضایعات به‌جا مانده روی درام را که پس از انجام عملیات چاپ ایجاد می‌شوند، به‌صورت کامل از بین می‌برد. فوم رولر، قطعه‌ای استوانه‌ای از جنس نمد است که در قسمت پایینی درام قرار دارد. آسیب این قطعه، اختلال بسیار زیادی در فرایند چاپ ایجاد می‌کند. توجه داشته باشید که فوم رولر، با توجه به میزان کارکردی که دارد، باید حتما تعویض شود.
بلید (Cleaning Blade)
، یک تیغه تمیزکننده است و عملکردی مشابه فوم رولر دارد؛ یعنی پس از انجام فرایند چاپ، درام را از ذرات باقی‌مانده روی آن پاک می‌کند. قابل ذکر است که بقایای ذرات تونر برجای‌مانده روی فوم رولر هم توسط بلید زدوده می‌شوند.
شاتر درام (Shutter Drum)
، یک قطعه پلاستیکی است که درام را احاطه می‌کند تا در هنگام نصب، در معرض نور قرار نگیرد.
تسمه انتقال (Transfer Belt)
، وظیفه‌ی حرکت کاغذ را در چاپگر برعهده دارد؛ طوری‌که پس از عبور از روی درام، تونر بتواند تصویر یا متن موردنظر را روی کاغذ ثبت کند. برخی از پرینتر لیزری کوچک‌تر، فاقد تسمه انتقال هستند و به‌جای آن، غلتک‌هایی دارند که مانند تسمه عمل می‌کند. مهم‌ترین نشانه‌ی معیوب‌شدن تسمه انتقال، گیرکردن مداوم کاغذ در چاپگر است.
سطل زباله (Waste Toner Bin)
، تونر باقی‌مانده از فرایند چاپ را جمع‌آوری می‌کند. این قطعه، به مرور پر می‌شود و به همین خاطر نیز باید آن را تعویض کرد؛ درغیراین‌‌صورت، پرینتر از کار می‌افتد یا کیفیت چاپ، به‌شدت کاهش پیدا می‌کند.
تراشه الکترونیکی (Electronic Chip)
، روی قطعات کارتریج واقع شده است و مانند مغز آن عمل می‌کند. دستورالعمل‌های منتقل‌شده به کارتریج، مانند انتقال پودر تونر به کاغذ و تخمین سطح تونر باقی‌مانده، توسط این تراشه اعلام می‌شوند. تعداد پرینت‌های انجام شده، در این چیپست ثبت می‌شود و درصورتی‌که به تعداد مشخصی رسید باید این تراشه تعویض شود. تراشه الکتریکی معیوب، پیام‌های خطایی را روی صفحه نمایش چاپگر نشان خواهد داد.
قطعات اصلی کارتریج جوهرافشان
محبوبیت بالایی درمیان کاربران پرینتر دارد؛ چراکه چاپ رنگی بسیار باکیفیتی ارائه می‌دهد. فرایند چاپ در این پرینترها، بسیار ساده و قابل‌درک است؛ درواقع کارتریج‌های جوهرافشان، مخازن جوهری هستند که به یک‌سری نازل‌های کوچک به نام سر چاپ (Head print) متصل می‌شوند که هدف آنها ایجاد نقاط بسیار کوچک جوهر است.
در یک رنگ مشخص مانند مشکی، می‌توان از نازل‌ها برای چاپ متن استفاده کرد. رنگ‌های موجود در کارتریج‌های جوهرافشان را نیز می‌توان با هم ترکیب و یک تصویر رنگی ایجاد کرد. کارتریج‌های جوهرافشان از دو قطعه اصلی تشکیل شده‌اند:
بدنه کارتریج جوهرافشان
، به‌عنوان محفظه‌ای برای جوهر عمل می‌کند. بسته به مدل پرینتر، کارتریج‌های رنگی و مشکی می‌توانند به صورت جدا از هم یا در یک بدنه، کنار هم قرار بگیرند.
هد کارتریج جوهرافشان
قسمت ، به‌عنوان هسته یک پرینتر جوهرافشان عمل می‌کند و جوهر را روی کاغذ انتقال می‌دهد. هدهای چاپ کارتریج جوهرافشان از چهار قسمت زیر تشکیل شده‌اند:
1- : قسمتی که جوهر از کارتریج، در حین چاپ، خارج می‌شود.
2- : نازل‌ها را در صورت عدم استفاده می‌پوشاند و از آنها محافظت می‌کند.
3- : جایی‌که جوهر، بلافاصله قبل از چاپ، در آن قرار می‌گیرد.
4- (در پرینترهای پیزوالکتریک): کریستال پیزوالکتریک را در خود جای می‌دهد. لرزش این کریستال در بدنه کارتریج، باعث خروج جریان جوهر از نازل‌ها می‌شود. این فرایند در فاصله‌های منظم و به‌صورت قطره‌ای اتفاق می‌افتد.
5- (در پرینترهای حرارتی): این قطعه، با جریان الکتریکی ضعیفی گرم می‌شود و جوهر را نیز گرم می‌کند که این گرم‌شدن، پاشیده‌شدن جوهر را روی کاغذ به‌دنبال دارد.
برای اینکه پرینتر شما بهترین عملکرد را داشته باشد، آشنایی با اجزاء سازنده کارتریج لیزری و جوهرافشان، از اهمیت بسیار بالایی برخوردار است؛ چرا که اگر سند چاپی دستگاه کیفیت پایینی داشته باشد، کاغذ در پرینتر گیر کند یا حتی با پیام‌های خطای چاپگر مواجه شوید، آگاهی بیشتری از وضعیت پیش آمده خواهید داشت. فراموش نکنید که از مشاوره همکاران ما هم می‌توانید برای انتخاب باکیفیت‌ترین کارتریج‌های موجود در بازار و رفع مشکلات پیش‌آمده برای پرینترهای خود بهره‌مند شوید
