معرفی شرکت سیم و کابل خراسان افشارنژاد : پیشگام در صنعت کابل ایران

شرکت سیم و کابل خراسان افشارنژاد به عنوان یکی از بزرگترین و معتبرترین تولیدکنندگان سیم و کابل در ایران با بهره گیری از تکنولوژی های روز دنیا و استانداردهای بین المللی نقش بسزایی در توسعه زیرساخت های صنعتی و ساختمانی کشور ایفا می کند.
این شرکت با تولید طیف گسترده ای از کابل های برق کنترل مخابراتی و تخصصی نیازهای متنوع صنایع مختلف را برآورده ساخته و به عنوان مجموعه ای پیشرو در نوآوری و کیفیت شناخته می شود.
در این مقاله ضمن معرفی جامع شرکت سیم و کابل خراسان افشارنژاد به بررسی دقیق اجزای اصلی کابل ها اصول عملکرد کاربردها در صنایع مختلف استانداردهای بین المللی و تکنولوژی های پیشرفته مورد استفاده در این صنعت خواهیم پرداخت. هدف از این مقاله ارائه یک دیدگاه تخصصی و مهندسی به صنعت سیم و کابل و نقش محوری شرکت خراسان افشارنژاد در این عرصه است.

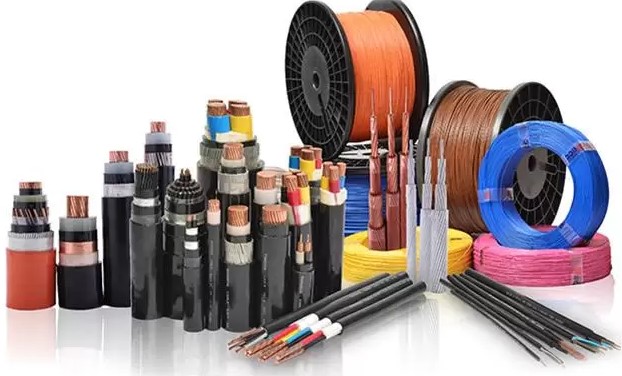

انواع سیم و کابل خراسان افشار نژاد

• کابل‌ های کنترل: کابل‌های شیلددار و بدون شیلد برای انتقال سیگنال‌های کنترل در صنایع
• کابل‌ های مخابراتی: کابل‌های تلفن مخابراتی و کواکسیال برای انتقال داده و سیگنال‌ های مخابراتی
• کابل‌ های مقاوم در برابر آتش: کابل های ضد حریق که در مکان های حساس مورد استفاده قرار می گیرد.
• سیم ارت: سیم ارت با روکش سبز و زرد برای ایجاد اتصال زمین ایمن در سیستم‌ های الکتریکی استفاده می‌ شود. این سیم با کیفیت بالا و استانداردهای مربوطه تولید می‌ شود و قیمت سیم ارت به عواملی مانند سطح مقطع جنس هادی و برند بستگی دارد.
  برای خرید سیم ارت می‌ توانید به فروشگاه‌ های آنلاین نیز امکان خرید آسان و مطمئن را فراهم کرده‌اند.
• کابل زره دار: کابل‌های زره‌ دار با روکش فولادی یا آلومینیومی در برابر ضربه فشار و عوامل محیطی مقاوم هستند.
  این کابل‌ها برای استفاده در محیط‌های صنعتی زیرزمینی و مکان‌هایی که نیاز به حفاظت فیزیکی دارند مناسب هستند. هنگام خرید کابل زره‌ دار به استانداردهای ملی و بین‌المللی کیفیت مواد اولیه گارانتی محصول و قیمت مناسب توجه کنید.

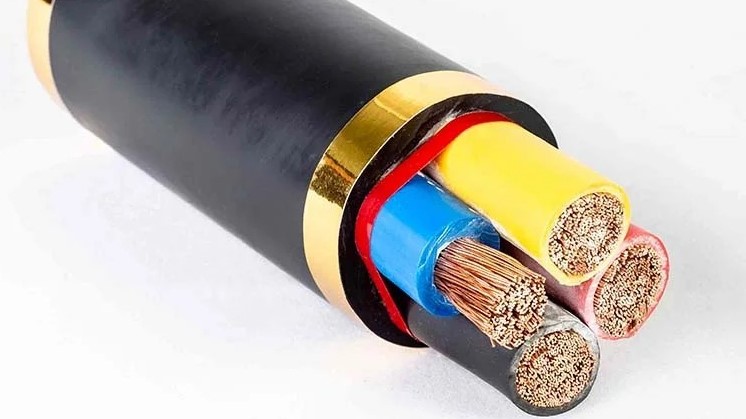

اجزای اصلی کابل و اصول عملکرد آنها

کابل ها به عنوان شریان های حیاتی انتقال انرژی و اطلاعات از اجزای مختلفی تشکیل شده اند که هر کدام وظیفه خاصی را بر عهده دارند. درک عملکرد این اجزا برای شناخت بهتر کابل ها و انتخاب مناسب برای کاربردهای گوناگون ضروری است. اجزای اصلی یک کابل عبارتند از :

هادی (Conductor)

هادی بخش اصلی کابل است که وظیفه انتقال جریان الکتریکی را بر عهده دارد. معمولاً از فلزات رسانا مانند مس یا آلومینیوم ساخته می شود. انتخاب جنس هادی به عوامل مختلفی از جمله رسانایی الکتریکی وزن قیمت و شرایط محیطی بستگی دارد.

• مس : به دلیل رسانایی الکتریکی بالا مقاومت مکانیکی مناسب و مقاومت در برابر خوردگی به عنوان رایج ترین ماده هادی در کابل ها به شمار می رود. کابل های مسی به ویژه در کاربردهایی که نیاز به انتقال جریان بالا و افت ولتاژ کم است ارجحیت دارند.
• آلومینیوم : با وجود رسانایی الکتریکی کمتر نسبت به مس وزن سبک تر و قیمت پایین تر آلومینیوم نیز به عنوان هادی در برخی کابل ها به ویژه کابل های فشار قوی و هوایی مورد استفاده قرار می گیرد. برای جبران رسانایی کمتر سطح مقطع هادی آلومینیومی نسبت به هادی مسی با ظرفیت مشابه بزرگتر در نظر گرفته می شود.

اصول عملکرد هادی : جریان الکتریکی در هادی ها بر اساس حرکت الکترون های آزاد در ساختار فلزی آنها جریان می یابد. قانون اهم رابطه بین ولتاژ (V) جریان (I) و مقاومت (R) هادی را بیان می کند : V = I * R. مقاومت هادی به جنس طول و سطح مقطع آن بستگی دارد. هادی با رسانایی بالاتر طول کوتاه تر و سطح مقطع بزرگتر مقاومت کمتری داشته و جریان الکتریکی را بهتر عبور می دهد.

عایق (Insulation)

عایق لایه ای است که هادی را احاطه کرده و از تماس مستقیم آن با سایر اجزا و محیط اطراف جلوگیری می کند. وظیفه اصلی عایق ایجاد جداسازی الکتریکی و جلوگیری از نشتی جریان است. عایق ها معمولاً از مواد پلیمری غیر رسانا مانند PVC (پلی وینیل کلراید) XLPE (پلی اتیلن کراس لینک شده) EPR (لاستیک اتیلن پروپیلن) و سیلیکون رابر ساخته می شوند.

• PVC (پلی وینیل کلراید) : به دلیل قیمت مناسب انعطاف پذیری و مقاومت در برابر رطوبت و مواد شیمیایی PVC یکی از پرکاربردترین مواد عایقی در کابل های فشار ضعیف و متوسط است.
• XLPE (پلی اتیلن کراس لینک شده) : با مقاومت حرارتی بالاتر خواص الکتریکی بهتر و طول عمر بیشتر نسبت به PVC XLPE در کابل های فشار متوسط و قوی و همچنین کابل های مقاوم در برابر حرارت مورد استفاده قرار می گیرد. فرآیند کراس لینک کردن ساختار مولکولی پلی اتیلن را بهبود بخشیده و خواص آن را ارتقا می دهد.
• EPR (لاستیک اتیلن پروپیلن) : با انعطاف پذیری بسیار بالا مقاومت عالی در برابر حرارت و رطوبت و خواص الکتریکی خوب EPR در کابل های خاص مانند کابل های لاستیکی کابل های معدنی و کابل های مقاوم در برابر روغن و مواد شیمیایی کاربرد دارد.
• سیلیکون رابر : با مقاومت حرارتی بسیار بالا (تا ۱۸۰ درجه سانتیگراد و بالاتر) انعطاف پذیری عالی در دماهای پایین و بالا و خواص الکتریکی مناسب سیلیکون رابر در کابل های خاص مانند کابل های نسوز کابل های صنایع هوافضا و کابل های کاربردهای خاص پزشکی استفاده می شود.

اصول عملکرد عایق : عایق ها بر اساس خاصیت دی الکتریک خود عمل می کنند. مواد دی الکتریک موادی هستند که قابلیت ذخیره انرژی الکتریکی را دارند و در میدان الکتریکی پلاریزه می شوند. عایق با ایجاد یک میدان الکتریکی مخالف با میدان الکتریکی اعمال شده به کابل از عبور جریان الکتریکی از طریق خود جلوگیری می کند. مقاومت دی الکتریک و استحکام دی الکتریک از جمله ویژگی های مهم عایق ها هستند که نشان دهنده توانایی آنها در تحمل ولتاژ بالا بدون شکست عایقی می باشند.

شیلد (Shield)

شیلد لایه ای رسانا است که اطراف عایق یا مجموعه هادی ها را احاطه می کند. وظیفه اصلی شیلد حفاظت از کابل در برابر نویزهای الکترومغناطیسی (EMI) و تداخلات رادیویی (RFI) است. همچنین شیلد ایمنی کابل را در برابر شوک الکتریکی افزایش می دهد. شیلدها معمولاً از بافت مسی فویل آلومینیومی یا ترکیبی از این دو ساخته می شوند.

• بافت مسی : شیلدهای بافت مسی انعطاف پذیری بالا و رسانایی الکتریکی خوبی دارند و به طور موثری نویزهای الکترومغناطیسی را جذب و به زمین منتقل می کنند.
• فویل آلومینیومی : فویل های آلومینیومی پوشش ۱۰۰% را فراهم کرده و در برابر نویزهای فرکانس بالا بسیار موثر هستند.

اصول عملکرد شیلد : شیلد با ایجاد یک قفس فارادی در اطراف هادی ها از نفوذ میدان های الکترومغناطیسی خارجی به داخل کابل جلوگیری می کند. نویزهای الکترومغناطیسی القا شده به شیلد از طریق اتصال شیلد به زمین تخلیه می شوند. شیلد همچنین می تواند از انتشار نویزهای تولید شده توسط کابل به محیط اطراف جلوگیری کند.

روکش (Jacket or Sheath)

روکش یا غلاف خارجی ترین لایه کابل است که وظیفه حفاظت مکانیکی شیمیایی و محیطی از اجزای داخلی کابل را بر عهده دارد. روکش کابل را در برابر آسیب های فیزیکی (مانند سایش ضربه و فشار) رطوبت مواد شیمیایی اشعه UV و شرایط آب و هوایی نامساعد محافظت می کند. روکش ها معمولاً از مواد پلیمری مقاوم مانند PVC PE (پلی اتیلن) PU (پلی یورتان) و لاستیک ساخته می شوند.

• PVC (پلی وینیل کلراید) : به دلیل قیمت مناسب مقاومت در برابر رطوبت و مواد شیمیایی و انعطاف پذیری PVC به عنوان روکش در بسیاری از کابل های عمومی و صنعتی استفاده می شود.
• PE (پلی اتیلن) : با مقاومت عالی در برابر رطوبت مواد شیمیایی و اشعه UV و خواص دی الکتریک خوب PE در کابل های زیرزمینی کابل های مخابراتی و کابل های دریایی کاربرد دارد.
• PU (پلی یورتان) : با مقاومت بسیار بالا در برابر سایش ضربه روغن و مواد شیمیایی و انعطاف پذیری عالی PU در کابل های خاص مانند کابل های روباتیک کابل های متحرک و کابل های معدنی استفاده می شود.

اصول عملکرد روکش : روکش با ایجاد یک لایه محافظ در اطراف کابل از نفوذ عوامل مخرب محیطی به داخل کابل جلوگیری می کند. انتخاب جنس روکش بر اساس شرایط محیطی کاربرد کابل و نوع حفاظت مورد نیاز انجام می شود.

فرآیند تولید کابل در شرکت سیم و کابل خراسان افشارنژاد

شرکت سیم و کابل خراسان افشارنژاد با بهره گیری از ماشین آلات پیشرفته و خطوط تولید مدرن فرآیند تولید کابل را با دقت و کیفیت بالا انجام می دهد. مراحل اصلی تولید کابل عبارتند از :

1. کشیدن مفتول (Wire Drawing) : در این مرحله شمش های فلزی (مس یا آلومینیوم) به مفتول های نازک با قطرهای مورد نظر تبدیل می شوند. این فرآیند با استفاده از دستگاه های کشش مفتول و اعمال نیروی کششی به شمش ها انجام می شود.
2. تابیدن رشته ها (Stranding) : برای افزایش انعطاف پذیری و استحکام مکانیکی هادی تعداد زیادی مفتول نازک به صورت رشته های هادی تابیده می شوند. این فرآیند با استفاده از دستگاه های تاب زنی انجام می شود و نوع تابش رشته ها (مانند تابیده منظم یا نامنظم) بر خواص کابل تاثیر می گذارد.
3. اکستروژن عایق (Insulation Extrusion) : در این مرحله مواد عایقی به صورت مذاب بر روی هادی ها اکسترود می شوند و لایه عایق را تشکیل می دهند. فرآیند اکستروژن با استفاده از دستگاه های اکسترودر و قالب های مخصوص انجام می شود و ضخامت و کیفیت عایق به دقت کنترل می شود.
4. تابیدن کابل (Cabling) : در کابل های چند رشته ای رشته های عایق شده به همراه فیلرها (مواد پرکننده) و سایر اجزا (مانند شیلد و نوار جداکننده) به صورت کابل نهایی تابیده می شوند. این فرآیند با استفاده از دستگاه های کابل زنی انجام می شود و ساختار نهایی کابل شکل می گیرد.
5. اکستروژن روکش (Jacket Extrusion) : در مرحله نهایی مواد روکش به صورت مذاب بر روی کابل اکسترود می شوند و لایه روکش را تشکیل می دهند. فرآیند اکستروژن روکش نیز با استفاده از دستگاه های اکسترودر و قالب های مخصوص انجام می شود و ضخامت و کیفیت روکش به دقت کنترل می شود.
6. آزمایش و کنترل کیفیت (Testing and Quality Control) : در طول فرآیند تولید و در پایان آن آزمایش های مختلفی بر روی کابل ها انجام می شود تا از کیفیت و انطباق آنها با استانداردهای مربوطه اطمینان حاصل شود. این آزمایش ها شامل آزمایش های الکتریکی (مانند تست ولتاژ تست مقاومت عایقی و تست جریان) آزمایش های مکانیکی (مانند تست کشش تست خمش و تست ضربه) و آزمایش های محیطی (مانند تست مقاومت در برابر رطوبت و حرارت) می باشند.

کاربردهای کابل های خراسان افشارنژاد در صنایع مختلف

کابل های تولیدی شرکت خراسان افشارنژاد به دلیل تنوع کیفیت بالا و انطباق با استانداردهای بین المللی در صنایع گوناگونی کاربرد دارند. برخی از مهم ترین صنایع مصرف کننده کابل های این شرکت عبارتند از :

• صنعت برق و انرژی : کابل های برق قدرت کابل های کنترل و ابزار دقیق کابل های فشار ضعیف متوسط و قوی کابل های انتقال و توزیع انرژی الکتریکی در نیروگاه ها شبکه های انتقال و توزیع برق پست های برق و تاسیسات صنعتی.
• صنعت ساختمان : کابل های ساختمانی کابل های روشنایی کابل های آسانسور و پله برقی کابل های سیستم های اعلام و اطفاء حریق کابل های سیستم های امنیتی و هوشمندسازی ساختمان.
• صنعت نفت گاز و پتروشیمی : کابل های مقاوم در برابر مواد شیمیایی کابل های ضد انفجار کابل های دریایی و فراساحلی کابل های ابزار دقیق و کنترل فرآیند در پالایشگاه ها سکوهای نفتی و تاسیسات پتروشیمی.
• صنعت حمل و نقل : کابل های خودرویی کابل های ریلی کابل های کشتی سازی کابل های هواپیما کابل های سیگنالینگ و کنترل در سیستم های حمل و نقل.
• صنعت مخابرات و ارتباطات : کابل های مخابراتی مسی و فیبر نوری کابل های شبکه کابل های آنتن کابل های کواکسیال در شبکه های مخابراتی مراکز داده و سیستم های ارتباطی.
• صنعت معدن : کابل های معدنی مقاوم در برابر شرایط سخت محیطی کابل های انعطاف پذیر و متحرک کابل های تغذیه ماشین آلات و تجهیزات معدنی.
• صنعت اتوماسیون و رباتیک : کابل های روباتیک با انعطاف پذیری بسیار بالا و مقاومت در برابر سایش و خمش مکرر کابل های سنسور و ابزار دقیق در سیستم های اتوماسیون صنعتی و رباتیک.

مثال هایی از کاربرد کابل های خراسان افشارنژاد در صنایع مختلف :

• نیروگاه های سیکل ترکیبی : استفاده از کابل های قدرت XLPE با ولتاژ بالا برای انتقال برق تولیدی از ژنراتورها به پست های انتقال.
• مجتمع های پتروشیمی : به کارگیری کابل های مقاوم به مواد شیمیایی و ضد انفجار در مناطق پرخطر و تاسیسات فرآیندی.
• پروژه های ساختمانی بلندمرتبه : استفاده از کابل های مقاوم در برابر حریق و کابل های آسانسور با استانداردهای ایمنی بالا.
• خطوط تولید خودروسازی : به کارگیری کابل های روباتیک و کابل های کنترل با انعطاف پذیری بالا در خطوط مونتاژ و ربات های صنعتی.
• شبکه های مخابراتی فیبر نوری : استفاده از کابل های فیبر نوری با ظرفیت انتقال داده بالا در شبکه های ارتباطی پرسرعت.

استانداردهای بین المللی و تکنولوژی های پیشرفته در تولید کابل

شرکت سیم و کابل خراسان افشارنژاد همواره در راستای ارتقای کیفیت محصولات و همگامی با تکنولوژی های روز دنیا به رعایت استانداردهای بین المللی و ملی توجه ویژه ای دارد. برخی از مهم ترین استانداردهای مورد استفاده در صنعت کابل عبارتند از :

• استانداردهای IEC (کمیسیون بین المللی الکتروتکنیک) : این استانداردها مرجع اصلی تدوین استانداردهای کابل در سطح جهانی هستند و شامل طیف گسترده ای از استانداردها برای انواع کابل ها روش های آزمون و الزامات ایمنی می باشند.
• استانداردهای ISIRI (موسسه استاندارد و تحقیقات صنعتی ایران) : استانداردهای ملی ایران که بر اساس استانداردهای بین المللی تدوین شده اند و الزامات فنی و ایمنی کابل های تولیدی در ایران را مشخص می کنند.
• استانداردهای VDE (انجمن مهندسین برق الکترونیک و فناوری اطلاعات آلمان) : استانداردهای معتبر آلمانی که در سطح اروپا و جهان به طور گسترده مورد استفاده قرار می گیرند و به کیفیت و ایمنی بالای محصولات معروف هستند.
• استانداردهای BS (موسسه استاندارد بریتانیا) : استانداردهای بریتانیایی که از جمله قدیمی ترین و معتبرترین استانداردهای جهانی هستند و در بسیاری از کشورها مورد استفاده قرار می گیرند.

تکنولوژی های پیشرفته مورد استفاده در تولید کابل :

• مواد عایقی نوین : استفاده از مواد عایقی پیشرفته مانند XLPE کراس لینک شده با روش سیلان (Silane Crosslinking) و مواد نانوکامپوزیتی که خواص الکتریکی حرارتی و مکانیکی کابل ها را بهبود می بخشند.
• تکنولوژی اکستروژن سه لایه (Triple Extrusion) : این تکنولوژی امکان تولید کابل های فشار متوسط و قوی با عایق سه لایه را فراهم می کند که باعث بهبود کیفیت عایق کاهش تنش های الکتریکی و افزایش طول عمر کابل می شود.
• تکنولوژی پخت خشک (Dry Curing) : در این روش فرآیند پخت عایق XLPE بدون استفاده از بخار آب انجام می شود که باعث بهبود کیفیت عایق و کاهش زمان تولید می گردد.
• سیستم های کنترل کیفیت آنلاین (Online Quality Control Systems) : بهره گیری از سیستم های پیشرفته کنترل کیفیت در خطوط تولید که به صورت لحظه ای پارامترهای مختلف کابل را اندازه گیری و کنترل می کنند و از بروز خطاها و نقص ها جلوگیری می کنند.
• تکنولوژی های تست و بازرسی پیشرفته : استفاده از تجهیزات تست و بازرسی مدرن مانند تست های ولتاژ بالا تست های تخلیه جزئی (Partial Discharge Test) تست های طیف سنجی و تصویربرداری حرارتی برای اطمینان از کیفیت و عملکرد کابل ها.

نکات فنی مهم در انتخاب و نصب کابل

انتخاب و نصب صحیح کابل نقش حیاتی در عملکرد ایمن و مطمئن سیستم های الکتریکی دارد. در این بخش به برخی از نکات فنی مهم در این زمینه اشاره می کنیم :

• انتخاب کابل مناسب با توجه به جریان نامی و افت ولتاژ مجاز : ظرفیت جریان دهی کابل باید متناسب با جریان بار باشد و سطح مقطع کابل باید به گونه ای انتخاب شود که افت ولتاژ در طول کابل از حد مجاز تجاوز نکند. محاسبات افت ولتاژ بر اساس طول کابل جریان بار و مقاومت هادی انجام می شود.
• انتخاب کابل با عایق مناسب با توجه به ولتاژ نامی سیستم و شرایط محیطی : ولتاژ نامی عایق کابل باید از ولتاژ سیستم بیشتر باشد و نوع عایق باید با شرایط محیطی (مانند دما رطوبت مواد شیمیایی) سازگار باشد.
• رعایت دمای مجاز کارکرد کابل : دمای کارکرد کابل نباید از حداکثر دمای مجاز عایق تجاوز کند. در صورت افزایش دما عمر عایق کاهش یافته و احتمال خرابی کابل افزایش می یابد.
• رعایت اصول نصب صحیح کابل : کابل ها باید به درستی نصب شوند و از آسیب های مکانیکی در حین نصب و بهره برداری محافظت شوند. استفاده از بست های مناسب کانال های کابل و رعایت شعاع خمش مجاز از جمله نکات مهم در نصب کابل هستند.
• اتصال صحیح کابل ها : اتصالات کابل ها باید به صورت محکم و با استفاده از اتصالات مناسب انجام شوند تا از ایجاد مقاومت تماسی بالا و گرم شدن اتصالات جلوگیری شود.
• آزمایش و بازرسی کابل ها پس از نصب : پس از نصب کابل ها باید آزمایش های لازم (مانند تست عایقی و تست پیوستگی) انجام شود تا از صحت نصب و عملکرد صحیح کابل ها اطمینان حاصل شود.
• نگهداری و بازرسی دوره ای کابل ها : برای اطمینان از عملکرد مداوم و ایمن کابل ها باید بازرسی های دوره ای و نگهداری های پیشگیرانه انجام شود و در صورت مشاهده هرگونه نقص یا آسیب اقدامات اصلاحی لازم انجام شود.

نتیجه گیری

شرکت سیم و کابل خراسان افشارنژاد با سابقه درخشان و تعهد به کیفیت به عنوان یکی از ارکان اصلی صنعت سیم و کابل در ایران شناخته می شود.
این شرکت با تولید طیف گسترده ای از کابل های با کیفیت و مطابق با استانداردهای بین المللی نقش مهمی در توسعه زیرساخت های کشور و تامین نیازهای صنایع مختلف ایفا می کند.
تلاش مستمر برای نوآوری بهره گیری از تکنولوژی های پیشرفته و توجه به نیازهای مشتریان شرکت خراسان افشارنژاد را به انتخابی مطمئن و قابل اعتماد برای تامین کابل های مورد نیاز پروژه های مختلف تبدیل کرده است.
با توجه به اهمیت روزافزون صنعت کابل در توسعه جوامع مدرن و پیشرفت تکنولوژی شرکت هایی مانند خراسان افشارنژاد با تکیه بر دانش فنی تجربه و کیفیت آینده ای روشن را در این صنعت رقم خواهند زد.

پرسش و پاسخ متداول کاربران

۱. چه نوع کابل هایی توسط شرکت سیم و کابل خراسان افشارنژاد تولید می شود؟

شرکت خراسان افشارنژاد طیف گسترده ای از کابل ها را تولید می کند از جمله کابل های برق قدرت (فشار ضعیف متوسط و قوی) کابل های کنترل و ابزار دقیق کابل های مخابراتی کابل های ساختمانی کابل های مقاوم در برابر حریق کابل های لاستیکی و کابل های تخصصی برای صنایع مختلف.
برای مشاهده لیست کامل محصولات می توانید به وب سایت رسمی شرکت مراجعه کنید.

۲. چگونه می توان کابل مناسب برای یک پروژه خاص را انتخاب کرد؟

انتخاب کابل مناسب به عوامل متعددی بستگی دارد از جمله جریان بار ولتاژ سیستم شرایط محیطی (دما رطوبت مواد شیمیایی) طول مسیر کابل کشی و استانداردهای مربوطه.
توصیه می شود برای انتخاب کابل مناسب با کارشناسان فنی شرکت خراسان افشارنژاد یا مهندسین برق متخصص مشورت کنید. همچنین می توانید از کاتالوگ های فنی و نرم افزارهای انتخاب کابل موجود استفاده کنید.

۳. استانداردهای کیفیت محصولات شرکت سیم و کابل خراسان افشارنژاد چیست؟

شرکت خراسان افشارنژاد به رعایت استانداردهای ملی ایران (ISIRI) و استانداردهای بین المللی (مانند IEC, VDE) تعهد دارد. محصولات این شرکت تحت آزمایش های کنترل کیفیت دقیق در مراحل مختلف تولید قرار می گیرند و دارای گواهینامه های استاندارد و تاییدیه های کیفیت معتبر هستند.
برای اطمینان از اصالت و کیفیت محصولات توصیه می شود از نمایندگی های رسمی و مجاز شرکت خراسان افشارنژاد خرید نمایید.
