پرشر سوئیچ چگونه از تجهیزات احتراقی محافظت می‌کند؟

در دنیای صنعت امروز، ایمنی حرف اول را می زند، به خصوص وقتی صحبت از تجهیزات احتراقی مانند بویلرها، کوره ها، و مشعل های صنعتی باشد. این سیستم ها که با سوخت های گازی یا مایع کار می کنند، پتانسیل بالایی برای حوادث خطرناک دارند، اگر فشار سوخت یا هوای ورودی به درستی کنترل نشود. اینجا است که نقش پرشر سوئیچ به عنوان یک نگهبان هوشمند و بی وقفه خودنمایی می کند. این قطعه کوچک، اما حیاتی، با نظارت مداوم بر فشار، از وقوع فجایع احتمالی جلوگیری کرده و سلامت تجهیزات و جان افراد را تضمین می کند. در این مقاله به طور کامل بررسی می کنیم که پرشر سوئیچ چگونه از تجهیزات احتراقی محافظت می کند و چرا حضور آن در هر سیستم احتراقی ضروری است.

💥 خطر انفجار افزایش فشار بیش از حد.

💨 احتراق ناقص افت فشار سوخت یا هوا.

⚙️ آسیب تجهیزات استهلاک و خرابی زودرس.

برای مثال، تصور کنید یک بویلر صنعتی که وظیفه تامین بخار یک کارخانه را بر عهده دارد، با کاهش ناگهانی فشار گاز روبرو شود. در این حالت، نسبت ترکیب سوخت و هوا به هم خورده و احتراق به صورت ناقص انجام می شود. این موضوع نه تنها راندمان سیستم را به شدت کاهش می دهد، بلکه می تواند منجر به تولید گازهای سمی و حتی انباشت سوخت نسوخته و انفجار ثانویه شود. از سوی دیگر، افزایش بیش از حد فشار گاز می تواند به اتصالات و لوله ها آسیب رسانده و در بدترین حالت، به ترکیدگی و انفجار منجر شود. اینجاست که یک پرشر سوئیچ با تنظیم دقیق و قطع به موقع جریان، به عنوان یک سپر ایمنی عمل می کند.

تشخیص افت فشار (Under-pressure) و جلوگیری از احتراق ناقص

در سیستم های احتراقی، نسبت دقیق سوخت به هوا برای یک احتراق کامل و ایمن ضروری است. اگر فشار گاز سوخت یا هوای ورودی به مشعل کمتر از حد مجاز شود، احتراق به صورت ناقص انجام می گیرد. این وضعیت می تواند منجر به تولید مونوکسید کربن (یک گاز سمی و بی رنگ) و سایر آلاینده ها شود. پرشر سوئیچ با تنظیم بر روی حداقل فشار مجاز، در صورت افت فشار، به سرعت مدار سوخت را قطع می کند و از ادامه کار مشعل در شرایط ناایمن جلوگیری به عمل می آورد. این اقدام پیشگیرانه، هم از آلودگی محیط جلوگیری می کند و هم مانع از انباشت سوخت نسوخته و احتمال انفجار می شود.

تشخیص افزایش فشار (Over-pressure) و جلوگیری از انفجار

افزایش ناگهانی فشار گاز یا هوا در سیستم های احتراقی، به مراتب خطرناک تر از افت فشار است. این افزایش می تواند ناشی از نقص در رگولاتورها، گرفتگی مسیرها یا حتی خطای انسانی باشد. در این شرایط، خطر انفجار و آسیب های فیزیکی جدی به بویلر، کوره یا خطوط لوله وجود دارد. پرشر سوئیچ های حد بالا (High-pressure switch) برای شناسایی این وضعیت طراحی شده اند. به محض اینکه فشار از حد ایمنی تعیین شده فراتر رود، پرشر سوئیچ فورا شیر برقی گاز را می بندد و فعالیت مشعل را متوقف می کند. این واکنش سریع، از بروز حوادث فاجعه بار جلوگیری می کند و عمر مفید تجهیزات را افزایش می دهد.

پرشر سوئیچ های هوای احتراق

این نوع پرشر سوئیچ ها وظیفه نظارت بر فشار هوای ورودی به مشعل را بر عهده دارند. هوای کافی و با فشار مناسب برای ترکیب با سوخت و ایجاد احتراق بهینه ضروری است. اگر فن مشعل به درستی کار نکند یا مسیر ورود هوا مسدود شود، فشار هوا کاهش می یابد. پرشر سوئیچ هوا، این افت فشار را تشخیص داده و قبل از اینکه مشعل با کمبود هوا کار کند، آن را خاموش می کند. این کار از تشکیل دوده، احتراق ناقص و هدر رفت انرژی جلوگیری می نماید. در برخی سیستم ها، از دو پرشر سوئیچ هوا (یکی برای حداقل و دیگری برای حداکثر فشار) استفاده می شود تا کنترل دقیق تری بر روی جریان هوا صورت گیرد.

پرشر سوئیچ های گاز (سوخت)

پرشر سوئیچ های گاز، قلب سیستم ایمنی در مشعل های گازی هستند. این سوئیچ ها فشار گاز سوخت ورودی را پایش می کنند. همانطور که پیش تر اشاره شد، هم افت و هم افزایش فشار گاز می تواند بسیار خطرناک باشد. پرشر سوئیچ های گاز معمولا در دو نوع حداقل فشار گاز (Low Gas Pressure Switch) و حداکثر فشار گاز (High Gas Pressure Switch) نصب می شوند. سوئیچ حداقل فشار، در صورت پایین آمدن فشار گاز از حد مجاز، مشعل را خاموش می کند تا از احتراق ناقص جلوگیری شود. سوئیچ حداکثر فشار نیز در صورت افزایش فشار گاز، مشعل را خاموش کرده و از خطر انفجار محافظت می کند.

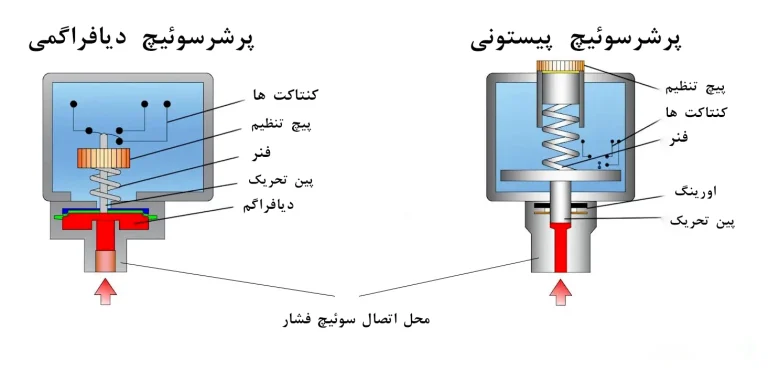

• سنسور فشار: این بخش، اولین نقطه تماس با سیال (گاز یا هوا) است و تغییرات فشار را حس می کند. معمولاً شامل دیافراگم، پیستون یا لوله بوردون است که با تغییر فشار، دچار تغییر شکل مکانیکی می شود.
• فنر و مکانیزم تنظیم: این فنر، نیروی لازم برای مقابله با فشار سیال را فراهم می کند و به کاربر اجازه می دهد تا نقطه Set Point (فشار فعال سازی) را تنظیم کند.
• کنتاکت های الکتریکی: این کنتاکت ها، با حرکت سنسور و فنر، باز یا بسته می شوند و سیگنال الکتریکی لازم را به سیستم کنترل (مثلاً برد مشعل) ارسال می کنند.
• محفظه: اجزای داخلی را در برابر عوامل محیطی مانند رطوبت، گرد و غبار، و دماهای بالا محافظت می کند.

نحوه عملکرد ایمنی به این صورت است که وقتی فشار سیال به حد تنظیم شده (چه بالا و چه پایین) می رسد، سنسور فشار به حرکت درآمده و این حرکت به فنر منتقل می شود. فنر نیز با تغییر وضعیت، کنتاکت های الکتریکی را فعال می کند. این فعال سازی، سیگنالی را به سیستم کنترل ارسال می کند که منجر به قطع یا وصل جریان سوخت یا هوا می شود. این فرآیند در کسری از ثانیه انجام می شود و زمان لازم برای جلوگیری از یک حادثه را فراهم می آورد.

همچنین، همیشه توصیه می شود که نصب و راه اندازی توسط تکنسین های متخصص و دارای تجربه انجام شود. یک نصب نادرست می تواند منجر به قرائت های غلط فشار و در نتیجه، عدم عملکرد صحیح سیستم ایمنی شود. این امر می تواند منجر به خطاهایی مانند خاموش شدن بی دلیل مشعل یا بدتر از آن، عدم واکنش در شرایط خطرناک گردد. تجربه نشان داده است که بسیاری از حوادث ناشی از نقص تجهیزات احتراقی، ریشه در نصب یا کالیبراسیون نادرست پرشر سوئیچ ها داشته اند.

کالیبراسیون به معنای تنظیم دقیق نقطه فعال سازی (Set Point) پرشر سوئیچ است تا در فشارهای مورد نظر، واکنش نشان دهد. این کار باید با استفاده از تجهیزات کالیبراسیون دقیق و توسط افراد آموزش دیده انجام شود. با گذشت زمان، ممکن است به دلیل فرسودگی قطعات مکانیکی یا تغییرات محیطی، دقت پرشر سوئیچ کاهش یابد. تست های دوره ای نیز شامل شبیه سازی شرایط افت یا افزایش فشار است تا اطمینان حاصل شود که پرشر سوئیچ در زمان مناسب عمل می کند و مدار ایمنی را فعال می سازد. عدم توجه به این موضوع می تواند خطرات جدی به همراه داشته باشد.

مدیریت صحیح و نگهداری پیشگیرانه از پرشر سوئیچ ها، نه تنها به افزایش ایمنی کمک می کند، بلکه باعث افزایش طول عمر تجهیزات احتراقی و کاهش هزینه های تعمیر و نگهداری می شود. بسیاری از شرکت های صنعتی، برنامه های نگهداری سالانه یا شش ماهه برای تمامی سنسورها و سوئیچ های ایمنی خود دارند تا از عملکرد بی نقص آنها اطمینان حاصل کنند.

✅ پرشر سوئیچ ایمنی طراحی شده برای قطع فوری در شرایط خطرناک. فاقد قابلیت تنظیم تدریجی. اولویت اصلی: ایمنی.

⚠️ کنترلر فشار معمولی برای حفظ فشار در یک محدوده مشخص. قابلیت تنظیم تدریجی. اولویت اصلی: کنترل فرآیند.

پرشر سوئیچ های ایمنی (Safety Pressure Switches) معمولاً به گونه ای طراحی می شوند که در یک نقطه فشار مشخص، به سرعت مدار را قطع کنند و به هیچ وجه نباید برای کنترل تدریجی فشار یا تنظیمات فرآیندی مورد استفاده قرار گیرند. آنها یک لایه حفاظتی نهایی هستند. در مقابل، کنترلرهای فشار (Pressure Controllers) وظیفه دارند فشار را در یک محدوده ثابت نگه دارند و ممکن است قابلیت های تنظیم دقیق تر و حتی ارسال سیگنال های آنالوگ برای کنترل پیوسته را داشته باشند. استفاده از یک کنترلر معمولی به جای پرشر سوئیچ ایمنی در کاربردهای حیاتی، می تواند عواقب جبران ناپذیری داشته باشد.

همانطور که در این مقاله بررسی کردیم، از تشخیص افت فشار و جلوگیری از احتراق ناقص گرفته تا محافظت در برابر انفجارهای ناشی از افزایش فشار، پرشر سوئیچ ها نقش بی بدیلی در تضمین ایمنی و کارایی سیستم های احتراقی ایفا می کنند. سرمایه گذاری در پرشر سوئیچ های با کیفیت و اطمینان از نصب و نگهداری صحیح آنها، یک تصمیم هوشمندانه برای هر صنعت یا کاربر خانگی است که با تجهیزات احتراقی سروکار دارد. به یاد داشته باشید که ایمنی، هرگز نباید فدای صرفه جویی های کوچک شود.
