راهنمای طراحی فوت پرینت PCB در آلتیوم دیزاینر

تصور کن که در حال طراحی یک مدار الکترونیکی برای پروژه ات هستی و می خواهی مطمئن شوی که همه اجزای مدار روی بورد به درستی و به صورت حرفه ای قرار بگیرند. اینجاست که فوت پرینت (Footprint) وارد بازی می شود. فوت پرینت ها نقشه هایی هستند که به آلتیوم دیزاینر یا هر نرم افزار طراحی مدار کمک می کنند تا ترتیب دقیق و ابعاد دقیق اجزای مختلف مدار را روی بورد پیاده سازی کنند.

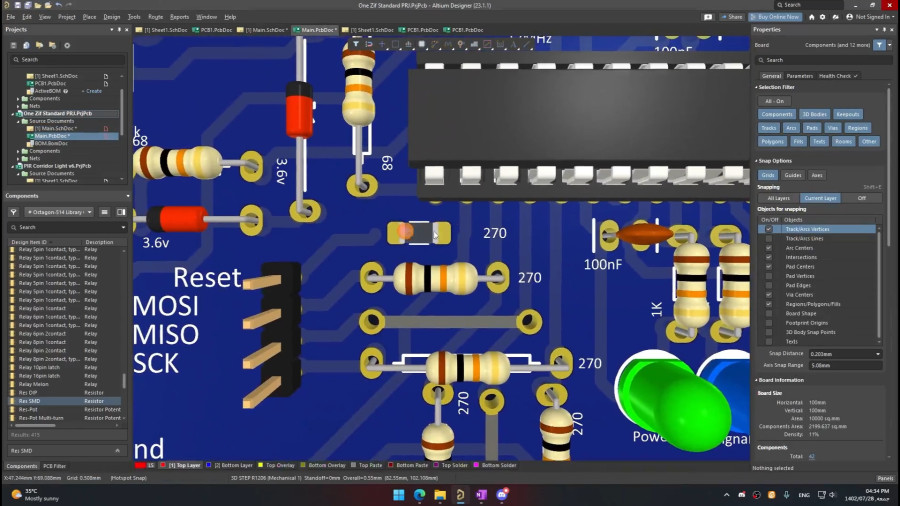

آلتیوم دیزاینر یکی از بهترین ابزارها برای طراحی و ساخت PCB است که امکانات فراوانی را در اختیار مهندسان الکترونیک قرار می دهد. در این مقاله قصد داریم گام به گام با شما همراه شویم تا فوت پرینت های دقیق و حرفه ای برای قطعات مختلف طراحی کنید و پروژه های خود را به بهترین شکل ممکن انجام دهید.

چرا طراحی فوت پرینت اهمیت دارد؟

خب ممکن است از خودتان بپرسید : «چرا باید اینقدر روی فوت پرینت ها وقت بگذارم؟» پاسخ ساده است : طراحی صحیح فوت پرینت ها تضمین می کند که اجزای الکترونیکی شما به درستی روی PCB قرار می گیرند و هیچ گونه مشکلی در اتصال آنها به هم یا مسیرهای برق نخواهید داشت. اگر فوت پرینت ها دقیق نباشند ممکن است در حین مونتاژ مدار با مشکلاتی روبه رو شوید که این مشکلات ممکن است هزینه بر و زمان بر باشند. بنابراین طراحی فوت پرینت ها به دقت نیاز دارد.

آماده شدن برای طراحی فوت پرینت در آلتیوم دیزاینر

قبل از اینکه شروع به آموزش التیوم دیزاینر و طراحی کنید ابتدا باید اطلاعات دقیق و به روز از اجزای الکترونیکی که می خواهید استفاده کنید به دست بیاورید. این اطلاعات شامل ابعاد دقیق پین های قطعات فاصله ها و نوع اتصال های قطعه به بورد است. پس اولین گام جمع آوری این داده هاست.

اگر قطعه ای که می خواهید طراحی کنید از دیتاشیت مشخصی برخوردار است به راحتی می توانید فوت پرینت آن را از دیتاشیت استخراج کنید. این کار را می توانید هم از طریق ابزارهای آنلاین آلتیوم دیزاینر یا از طریق طراحی دستی انجام دهید.

گام های طراحی فوت پرینت در آلتیوم دیزاینر

برای طراحی فوت پرینت در آلتیوم دیزاینر باید مراحل مختلفی را پشت سر بگذارید. این مراحل به شما کمک می کنند تا یک فوت پرینت استاندارد دقیق و قابل استفاده برای پروژه های آینده بسازید.

1. ایجاد یک فوت پرینت جدید
   ابتدا از منوی “File” گزینه “New” را انتخاب کنید و یک فوت پرینت جدید ایجاد کنید. برای این کار از تب “PCB Library” استفاده می کنید.
2. تعریف ابعاد فوت پرینت
   وقتی فوت پرینت جدید را ایجاد کردید باید ابعاد دقیق قطعه را وارد کنید. این ابعاد باید دقیقاً مطابق با آنچه در دیتاشیت قطعه آمده باشد.
3. قرار دادن پین ها و پایه ها
   بعد از تعیین ابعاد باید پین ها و پایه های قطعه را روی فوت پرینت قرار دهید. این بخش از کار ممکن است به نظر پیچیده بیاید اما اگر دیتاشیت قطعه را دقیقاً مطالعه کرده باشید این کار به سادگی انجام می شود.
4. استفاده از ابزارهای کمکی آلتیوم
   آلتیوم دیزاینر ابزارهایی دارد که به شما کمک می کند فاصله بین پین ها و پایه ها را به درستی تنظیم کنید. این ابزارها شامل “Pad” و “Via” هستند که برای تعیین فاصله ها و قطر سوراخ ها به کار می روند.
5. تنظیمات نهایی و ذخیره فوت پرینت
   بعد از انجام تمامی مراحل فوت پرینت طراحی شده را بررسی کنید و مطمئن شوید که هیچگونه اشتباهی وجود ندارد. سپس فوت پرینت را ذخیره کنید و آماده استفاده در طراحی PCB باشید.

نکات و توصیه ها برای طراحی فوت پرینت دقیق

• دقت در ابعاد
  یکی از مهم ترین نکات در طراحی فوت پرینت دقت در ابعاد است. حتی یک میلی متر اختلاف می تواند باعث مشکلات زیادی در مونتاژ قطعات شود.
• استفاده از دیتاشیت های معتبر
  هیچ گاه از روی حدس و گمان طراحی نکنید! همیشه از دیتاشیت های رسمی قطعات برای استخراج اطلاعات استفاده کنید.
• دقت در انتخاب نوع پایه ها
  نوع پایه ها (مثل پایه های SMD یا THT) بر طراحی فوت پرینت تاثیر زیادی دارد. حتماً دقت کنید که نوع پایه ها را به درستی انتخاب کرده باشید.
• تست و ارزیابی
  بعد از طراحی فوت پرینت بهتر است آن را در شبیه ساز آلتیوم یا نرم افزارهای مشابه تست کنید. این کار به شما کمک می کند تا از صحت عملکرد طراحی خود مطمئن شوید.

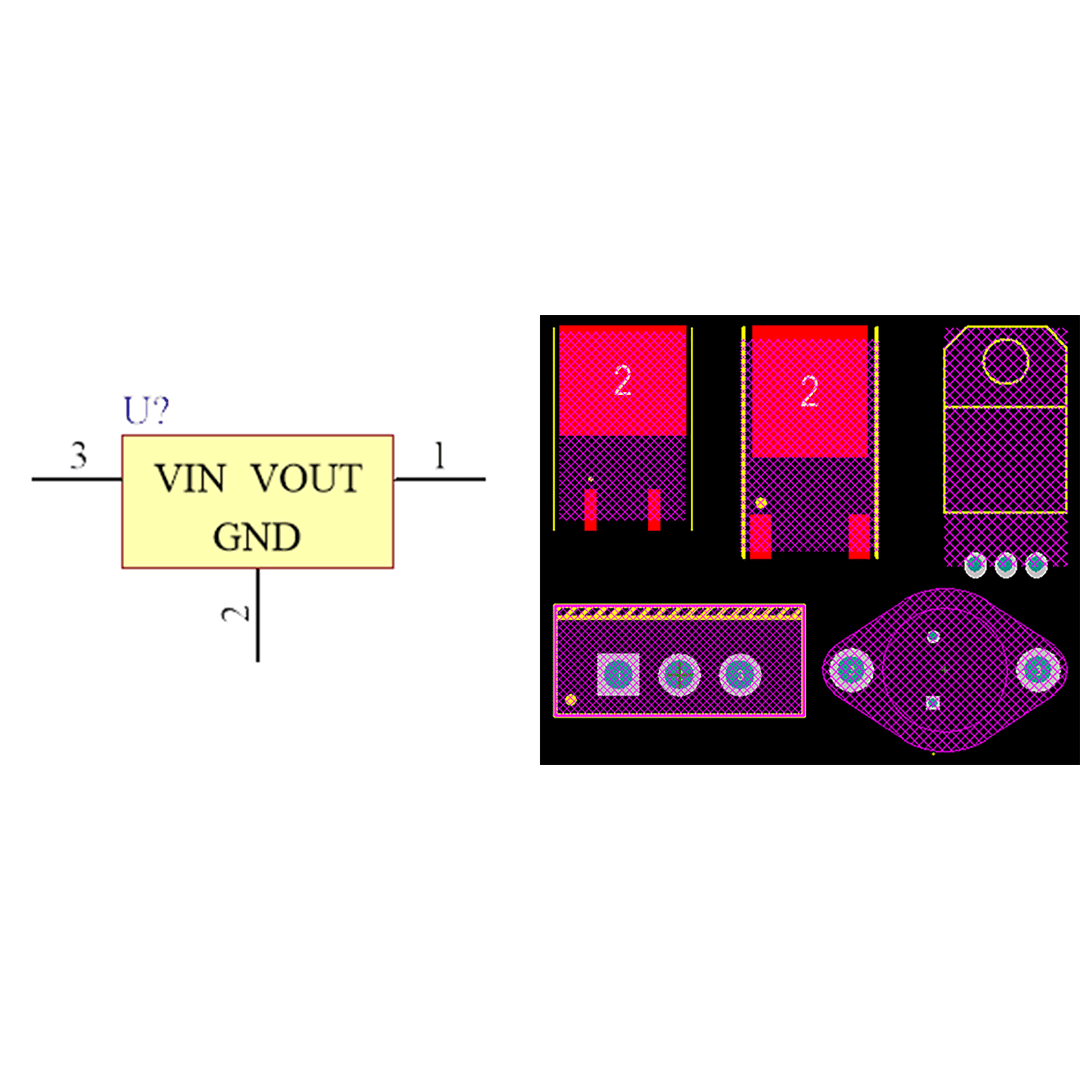

نکات تکمیلی برای فوت پرینت های SMD و THT

1. فوت پرینت های SMD (Surface-Mount Device)
   فوت پرینت های SMD نسبت به THT کمی پیچیده تر هستند چرا که باید دقیقاً قطر و فاصله پین ها را به طور صحیح وارد کنید. همچنین هنگام طراحی باید توجه ویژه ای به جهت قطعه و تطابق با طراحی PCB داشته باشید.
2. فوت پرینت های THT (Through-Hole Technology)
   در فوت پرینت های THT باید توجه ویژه ای به اندازه سوراخ های قطعه داشته باشید. این سوراخ ها باید به اندازه ای بزرگ باشند که پایه های قطعه بتوانند به راحتی از آن عبور کنند.

جدول مقایسه فوت پرینت های SMD و THT

ویژگی	فوت پرینت SMD	فوت پرینت THT
نحوه نصب	نصب روی سطح بورد	نصب از طریق سوراخ ها
نیاز به سوراخ	ندارد	دارد
دقت در طراحی	بیشتر	کمتر
فضای اشغال شده	کمتر	بیشتر
مناسب برای	تولید انبوه و سرعت بالا	مونتاژ دستی و انواع قطعات بزرگ

چالش ها و مشکلات رایج در طراحی فوت پرینت

در طراحی فوت پرینت ممکن است با مشکلات مختلفی مواجه شوید. یکی از مشکلات رایج عدم تطابق با استانداردهای صنعتی است. این مشکل ممکن است باعث بروز مشکلاتی در مونتاژ قطعات یا عدم کارکرد صحیح مدار شود. پیشنهاد می کنم که همیشه طراحی های خود را با استانداردهای معتبر تطبیق دهید و از ابزارهای تصحیح خودکار آلتیوم برای چک کردن این موارد استفاده کنید.

نتیجه گیری

طراحی فوت پرینت در آلتیوم دیزاینر یک مهارت ضروری برای هر مهندس الکترونیک است. با توجه به نکات و مراحل توضیح داده شده می توانید به راحتی فوت پرینت های دقیق و حرفه ای برای قطعات خود طراحی کنید. اما فراموش نکنید که بهترین روش برای یادگیری این مهارت تمرین مداوم و طراحی پروژه های مختلف است. به یاد داشته باشید که دقت و حوصله در این کار بسیار مهم است.

سوالات متداول

1. چگونه می توانم فوت پرینت یک قطعه خاص را در آلتیوم دیزاینر طراحی کنم؟ برای طراحی فوت پرینت ابتدا دیتاشیت قطعه را بررسی کرده و سپس ابعاد و پین های آن را وارد آلتیوم دیزاینر کنید. سپس از ابزارهای موجود در نرم افزار برای تنظیم دقیق موقعیت پین ها استفاده کنید.
2. آیا باید همیشه از دیتاشیت برای طراحی فوت پرینت استفاده کنم؟ بله استفاده از دیتاشیت برای داشتن ابعاد و اطلاعات دقیق درباره قطعه ضروری است.
3. چگونه می توانم فوت پرینت ها را برای پروژه های مختلف ذخیره و استفاده کنم؟ بعد از طراحی فوت پرینت در آلتیوم دیزاینر آن را در یک فایل لایبرری ذخیره کنید. سپس می توانید از آن در پروژه های مختلف استفاده کنید.
