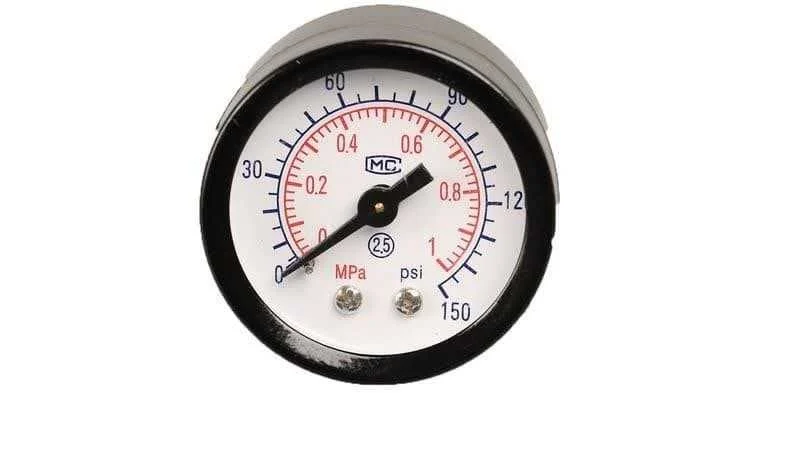

گیج فشار چیست؟

گیج فشار در واقع وسیله ای برای اندازه گیری فشار (شدت) یک مایع است. برای راه اندازی و تنظیم ماشین های قدرت سیال باید از فشارسنج ها استفاده کرد و در دسترس بودن آنها برای عیب یابی مهم است. سیستم های قدرت سیال بدون فشار سنج غیرقابل پیش بینی و غیرقابل اعتماد هستند. با استفاده از گیج فشار، می توانید مطمئن شوید که هیچ نشتی یا نوسان فشاری که می تواند بر عملکرد سیستم هیدرولیک تأثیر بگذارد، وجود نداشته باشد. سیستم هیدرولیک طوری طراحی شده است که فقط در یک محدوده فشار خاص کار کند، بنابراین فشار سنج نیز باید در همان محدوده مجاز باشد.

فشار سنج هیدرولیک

گیج فشار هیدرولیک می تواند تا 10000 psi را اندازه گیری کند، اگرچه حداکثر فشار هیدرولیک معمولاً در محدوده 3000 تا 5000 psi است. یک گیج هیدرولیک اغلب در یا نزدیک درگاه فشار پمپ نصب می شود تا فشار سیستم را نشان دهد. اما می توان آن را در هر جایی از سیستم که نظارت بر فشار لازم است نصب کرد. به خصوص اگر مدارهای فرعی در فشارهای متفاوتی نسبت به پمپ کار کنند، مثلاً بعد از شیر کاهنده. شیرهای فشار شکن اغلب دارای یک پورت گیج فشار هستند که به شما امکان می دهد مستقیماً تنظیم فشار را کنترل کنید.

تاریخچه فشار سنج

گیج‌های فشار نزدیک به صد سال است که در سیستم‌های قدرت سیال مورد استفاده قرار می‌گیرند، بنابراین طرح‌های فشارسنج در طول زمان تکامل یافته‌اند. توسعه و تکامل گیج های فشار برای کاربردهای توان سیال، ویژگی های خاصی را به آنها اضافه کرده است. به عنوان مثال، امروزه اتصالات گیج فشار با سیستم های هیدرولیک (مانند SAE – رزوه مستقیم متریک) سازگارتر است که از نشت سیستم جلوگیری می کند. گیج‌های آنالوگ با مقیاس‌های سفارشی رایج‌تر هستند و فشارسنج‌های دیجیتال با سیستم‌افزار قابل تنظیم امکان نظارت آسان بر فرآیند اندازه‌گیری نشت را بر اساس پارامترهایی مانند فشار و گشتاور، بار، نیرو و سختی فراهم می‌کنند.

برای اطلاع از قیمت گیج فشار کلیک کنید.

نحوه اندازه گیری فشار با فشار سنج

فشار به سه روش مطلق، گیج و خلاء اندازه گیری می شود. فشار مطلق در واقع اندازه گیری فشار مطلق هوای اطراف است که در خلاء کامل صفر است، اما در سطح دریا می تواند به 14.7 psi برسد. اندازه گیری فشار مطلق بر اساس برهمکنش با هوای اطراف و همچنین محاسبه نسبت تراکم جریان (cfm) است. فشار گیج در برابر فشار محیط صفر است و در اکثر برنامه هایی که بدون هوای محیط کار می کنند، مانند سیستم های قدرت مایع استفاده می شود. اگر مانومتر از سیستم جدا شود، سطح آن برابر با صفر خواهد بود. در نهایت، فشار خلاء نسبت به فشار محیط با واحد Torr یا in.-Hg (اینچ جیوه) بیان می شود که برای اندازه گیری فشار هوای محیط استفاده می شود. برای اطلاع از قیمت گیج فشار کلیک کنید.
فاکتورهای مهم در انتخاب فشارسنج

گیج فشار هیدرولیک بسته به نوع گیج فشار و مواد ساخته شده از آن می تواند در محدوده فشارهای مختلفی مقاومت کند. به همین دلیل، سبک و جنس گیج فشار مهم ترین فاکتور در انتخاب فشارسنج است.

گیج بوردون

انواع مختلفی از گیج ها وجود دارد که رایج ترین آنها لوله های بوردون و گیج های زیر هستند. مانومتر بوردون با گرفتن فشار و تبدیل انرژی مکانیکی کار می کند. این نیرو بازوی روی صفحه گیج را به حرکت در می آورد و فشار جاری در سیستم را نشان می دهد. در حال حاضر مانومتر بوردون رایج ترین مانومتر با پیکربندی های مختلف مانند محدب، کشیده و مارپیچ است. شکل، اندازه و مواد لوله به محدوده فشار بستگی دارد. یکی از مهم ترین عواملی که باید در نظر گرفت تغییر سطح مقطع لوله به دلیل افزایش فشار است. به طور کلی با افزایش فشار گیج، شکل مقطع لوله از بیضی به دایره ای تغییر می کند.

عملکرد گیج فشار بوردون ساده است. این متر از یک لوله فلزی نیم دایره تشکیل شده است که در یک سر کنتور قرار گرفته و در انتهای دیگر کنتور به مکانیزم اهرمی حساس متصل می شود. با افزایش فشار داخل لوله، نیروی سیال سعی در کشش لوله خم شده دارد. سپس لوله از اهرم دور می‌شود، اهرمی که به صفحه صفحه روی صفحه متصل است و فشار در ناحیه درگاه سیال را نشان می‌دهد.

Te ine o te bellows

عملکرد چراغ قوه متر شبیه بوردون متر است با این تفاوت که این متر دارای فنری است که انرژی ورودی برای حرکت عقربه از طریق آن منتقل می شود. این فنر در اثر فشار داخل لوله منبسط و فشرده می شود و انرژی تولید شده به چرخ دنده ها منتقل می شود و سوزن را روی گیج فشار حرکت می دهد.

مواد گیج فشار

محدوده فشاری که گیج در آن کار می کند مهمترین عامل در تعیین موادی است که گیج از آن ساخته شده است. فشار سنج هایی که در فشارهای بالاتر کار می کنند معمولاً از موادی مانند فولاد ساخته می شوند و فشار سنج هایی که با فشار کمتر کار می کنند معمولاً از موادی مانند برنج ساخته می شوند. اکثر فشارسنج های ساخته شده در آمریکای شمالی 1.4 اینچ اندازه دارند. دستگاه های اندازه گیری با رشته های خارجی NPT و رشته های SAE رایج تر هستند. با استفاده از آداپتورهای نقطه آزمایش در مکان های مختلف سیستم هیدرولیک، می توانید بدون نیاز به خرید فشار سنج های متعدد، سیستم را رفع اشکال کنید. اتصالات تست نقطه ای متصل به کنتور را می توان در نقاطی در سرتاسر جریان آزمایش کرد و فشار را در نقاط مختلف سیستم اندازه گیری کرد. اکثر گیج های فشار 1/2 اینچ قطر دارند و در دو سبک نصب بالا و پانل موجود هستند. با این حال، گیج فشار در هر اندازه، جنس و سبکی که بخواهید موجود است.

نحوه انتخاب ترازو

مانومتر مناسب را هم برای تجهیزات تست و هم برای عملکرد ماشین انتخاب کنید، زمان سیستم ورودی را کاهش دهید که گران است. هنگام استفاده از گیج های مکانیکی در سیستم های هیدرولیک، رایج ترین تهدیدات برای اندازه گیری فشار عبارتند از ارتعاش، لرزش، لرزش و شوک. بنابراین، بهتر است به دنبال فشار سنج طراحی شده برای کاربردهای هیدرولیک باشید. ویژگی هایی که این فشارسنج باید داشته باشد عبارتند از: بدنه برنجی برای محافظت در برابر فرکانس های تقویت شده، زیرا این فرکانس ها می تواند به اجزای داخلی گیج آسیب برساند. یک محفظه پر از مایع که از مانومتر در برابر لرزش و فشار شدید دوره ای محافظت می کند. محدود کننده ای که گیج فشار را از ضربه های ناگهانی محافظت می کند. اگرچه سیال مورد استفاده در محفظه می تواند برای مصارف مختلف متفاوت باشد، رایج ترین آن گلیسیرین است که در اکثر مواقع به خوبی عمل می کند. هر چه ویسکوزیته سیال بیشتر باشد، بهتر می تواند ارتعاشات و ارتعاشات را کاهش دهد. هنگام انتخاب بین یک گیج معمولی پر از آب و یک گیج پر از گلیسیرین، ملاحظات زیر مهم است: محدوده دما، زمان پاسخ سوزن گیج، تغییرات فشار و هدف.
