بگ فیلتر صنایع غذایی

بگ فیلتر – فیلتر کیسه ای

شركت اركان گستر با هدف تعميرات ، بهره برداري و اورهال كارخانجات صنعتي مخصوصا در حوزه معادن ، تامين كننده قطعات و مجموعه هاي اصلي بخصوص بگ فيلتر ها ( فيلترهاي كيسه اي ) بوده تا خروجي مجموعه هاي صنعتي را با راندماني مطلوب و در شرايط پايدار حفظ كند . کیسه ای از فولاد ضد زنگ، تجهیزات فیلتر چند منظوره با ساختار جدید، حجم کم، عملکرد ساده و انعطاف پذیر، صرفه جویی در انرژی، راندمان بالا، کاربرد قوی می باشد .

این سیستم فیلتر کیسه ای از جنس استنلس استیل برای تعویض کیسه فیلتر بسیار راحت است و اساساً هیچ ماده ای برای فیلتراسیون مصرف نمی شود.

فیلترهای کیسه ای قدیمی ترین و متداول ترین فناوری فیلتر هستند که برای جذب گرد و غبار در جریان گاز، معمولاً هوا، استفاده می شود. اگرچه یک فناوری قدیمی است، اما یک غبارگیرکیسه ای با اندازه مناسب با رسانه‌های فیلتراسیون مدرن می‌تواند عملکرد بالایی در گرد و غبارگیری داشته باشد. در این مقاله با نحوه ساخت وعملکرد فیلترهای کیسه ای بیشتر آشنا می شویم :

فیلترهای کیسه ای از محفظه ی مکعب مستطیل یا استوانه ای به همراه قیف و پایه های فلزی و سقف که از جنس ورق آهن ST37 است . عملکرد فیلترهای کیسه ای بدین صورت است که ابتدا گرد وغبار وارد محفظه فیلتر پارچه ای می شود.

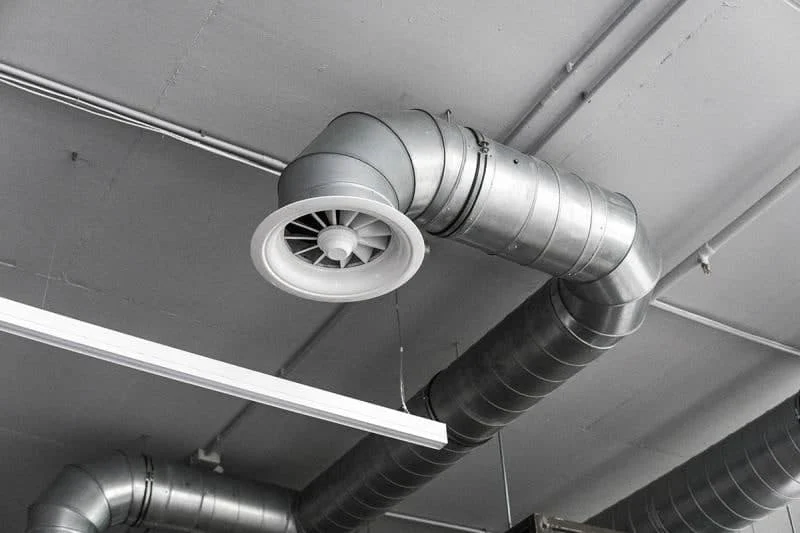

سپس ذرات کوچک گرد وغبار روی کیسه های فیلتر جمع می شوند . زمانی که ضخامت لایه گرد و غبار انباشته شده به سطحی می رسد که جریان از طریق سیستم محدود شده است (افت فشار یا دلتا P ) ، فرایند تمیز کردن بگ آغاز می شود . کانال انتقال هوا برای انتقال هوا در بسیاری از سیستمهای تهویه مطبوع مورد استفاده قرار می‌گیرد. کانال هوا به‌طور کلی در دو نوع گرد و چهار گوش و با ورق گالوانیزه یا آلومینیوم ساخته می‌شود. البته امروزه از مصالح دیگری مانند پانلهای از پیش عایق شده و پلاستیک نیز در بعضی مواقع برای ساخت کانال هوا استفاده می‌شود.

تصویر بگ فیلتر صنعتی

فیلتر کیسه ای :

فیلتر کیسه ای یک تجهیز است که برای جداسازی ذرات جامد و ذرات معلق در هوا و سایر سیالات استفاده می‌شود. این تجهیزات در صنایع مختلف، از جمله صنایع شیمیایی، نفت و گاز، آب و فاضلاب، صنعت خودروسازی و ساختمان استفاده می‌شود. هدف اصلی استفاده از فیلتر کیسه ای، جداسازی ذرات جامد و تصفیه سیالات است.

فیلتر کیسه ای به عنوان یکی از تجهیزات پرکاربرد در صنایع مختلف شناخته شده است. این تجهیزات معمولاً از یک کیسه با بافت مناسب ساخته شده است که قادر به جداسازی ذرات جامد در سیالات است. فیلتر کیسه ای معمولاً در یک قاب یا یک واحد تجهیزات قرار دارد و سیالات از طریق آن عبور می‌کنند. ذرات جامد در سیالات توسط فیلتر کیسه ای جذب و جدا می‌شوند، در حالی که سیالات پاک و تصفیه شده از آن عبور می‌کنند.

عملکرد فیلتر های کیسه ای و اجزای آن :

هنگام طراحی حذف گرد و غبار فیلترهای کیسه ای، معیارهای اندازه  زیر باید مورد بررسی قرار گیرد: نسبت هوا به پارچه (سرعت فیلتر)، سرعت بینابینی و سرعت قوطی.

نسبت هوا به پارچه در واقع مشابه سرعت فیلتر هوا است که با تقسیم جریان حجمی هوا در ورودی  غبارگیر بر کل سطح فیلتراسیون نصب شده محاسبه می شود.

هوا همراه با ذرات گردوغبار تحت مکش یا فشار وارد قسمت پایینی یعنی قیف فیلتر کیسه ای شده و از طریق کیسه فیلتر عبور می کند، که ذرات گرد و غبار را روی سطح کیسه حفظ می کند و هوای تمیز از طریق کیسه ها و پلنوم  به خروجی بگ فیلتر انتقال می یابد .

گرد و غبار در قسمت بیرونی فیلتر کیسه ای جمع می شود. تجمع گرد و غبار روی کیسه ها باعث افزایش فشار دیفرانسیل در کیسه های فیلتر می شود. هوای فشرده توسط یک سری دریچه‌های پالسی بسته به حالت عادی در فواصل از پیش تعیین شده، با تایمر فعال می‌شود که باعث باز شدن دریچه‌ها می‌شود.

یک هجوم لحظه ای هوای پرفشار (4-5 بار) از هدر هوای فشرده به لوله دمنده جریان می یابد و از طریق نازل ها با سرعت بالا (جریان هوای اولیه) از لوله دمنده خارج می شود. هوای هر نازل یک جریان هوای ثانویه را القا می کند. اثر ترکیبی هوای اولیه و ثانویه القایی باعث افزایش فشار آنی در سمت تمیز کیسه‌های فیلتر می‌شود که باعث جریان معکوس هوا از طریق کیسه‌های فیلتر می‌شود و در نتیجه ذرات گرد و غبار که روی سطح بیرونی کیسه‌ها نگه داشته می‌شوند را از بین می‌برد.

با این مکانیسم، گرد و غبار جمع آوری شده از کیسه ها خارج شده و به داخل قیف می ریزد و فشار دیفرانسیل در فیلتر کیسه ها کنترل می شود. از قیف از طریق دستگاه مناسب یعنی شیر دوار تخلیه می شود. از آنجایی که تنها بخشی از کل سطح فیلتر کیسه ای در هر زمان معین تمیز می شود، جریان مداوم از فیلتر کیسه ای در ظرفیت های نامی تضمین می شود.

تصویر شماتیک از عملکرد فیلترهای کیسه ای

اجزا تشکیل دهنده فیلتر های کیسه ای :

  1. بدنه اصلی
  2. سیستم پاکسازی فیلتر های کیسه ای
  3. فن سانتریفیوژ
  4. فیلترهای کیسه ای و قفسه های نگهدارنده
  5. هاپر جمع کننده
  6. سیستم تخلیه غبار
  7. سیلیکون یا جرقه گیر
  8. شیر برقی
  9. تابلو کنترل پالش

فیلترهای کیسه ای کاربردی و اهمیت بسیار زیادی دارند آنها  در صنایع بزرگی که انواع مختلفی از غبار تولید می کنند مانند فلزات، سیمان، گچ و آهک، سرامیک، آرد و ریخته گری استفاده می شود.

کاربرد بگ فیلتر

فیلترهای کیسه ای دستگاه های کنترل کننده آلودگی هوا هستند که در صنعت مورد استفاده قرار می گیرند. آنها دی اکسید گوگرد و سایر آلاینده ها را در هوای خروجی ساختمان کنترل می کنند. آنها را می توان در اشکال و اندازه های مختلف خریداری کرد و معمولا در دیگ بخار استفاده می شود. برخی از انواع متداول عبارتند از هوا معکوس، جت پالس، و لرزاننده.

قبل از استفاده از بگ فیلتر برای دیگهای بخار، گازهای خروجی از دیگ های بخار به طور مستقیم در هوا منتشر می شد. امروزه، این انتشارات توسط سازمان های مختلف در ایالات متحده و در سراسر جهان تنظیم می شود. سری ISO 14000 نمونه ای از این مقررات است. به این دلایل، بگ فیلتر برای دیگ ها اجزای ضروری هر دیگ بخار مدرن هستند.

کیسه‌ها معمولاً بازده جمع‌آوری ذرات 99 درصد یا بالاتر را ارائه می‌کنند. این به این دلیل است که ذرات گرد و غبار به فیبرهای فیلتر عمود بر جریان گاز برخورد می کنند. پارچه کیسه همچنین سطح بالایی از اینرسی را فراهم می کند که ذرات را هنگام عبور از الیاف فیلتر جذب می کند.

کاربرد بگ فیلتر از جمله در صنعت فولاد ، صنعت سیمان ، صنایع غذایی و…

روش های فیلتراسیون :

از روش های متفاوتی برای تمیز کردن فیلترهای کیسه ای استفاده می شود که نحوه تمیز کردن بگ فیلترمی تواند در حالی که محفظه هنوز از خط تولید خارج نشده باشد و همچنان در مسیرگرد وغبار یا گاز قرار گرفته باشد، یا در حالی که از خط تولید ایزوله باشد، انجام شود . پس از تمیز شدن ، مخفظه دوباره در سرویس قرار می گیرد و فرایند فیلتر از ابتدا شروع می شود .

سه روش شیکر ( لرزاننده مکانیکی )، (تمیز کردن با هوای فشرده )، هوای معکوس (تمیز کردن با گاز ) به طور معمول در فیلتراسیون مورد استفاده قرار می گیرد .

تصویر شماتیک تمیزکننده پالس جت

مزایای فیلتر کیسه ای:

کیسه فیلتر بهترین روش در بین همه برای از بین بردن ذرات از هوا است.

مصرف برق کم است.

به حفظ و حفاظت از محیط زیست سالم کمک می کند.

آنها در ساخت و کار ساده هستند.

تطبیق پذیری و طراحی موثر دارد.

این به کاهش نظافت و کیفیت بهتر محصول کمک می کند.

راندمان حذف گرد و غبار تا 99٪ را دارند.

تصویر کیسه های فیلتر

کیسه بگ فیلتر

کیسه بگ فیلتر یک نوع فیلتر است که برای جداسازی ذرات معلق در هوا و مایعات استفاده می‌شود. این کیسه‌ها از مواد مختلفی ساخته می‌شوند و بسته به نوع ذرات مورد جداسازی، انتخاب می‌شوند. در این مقاله، به بررسی کاربردها، انواع و ویژگی‌های کیسه بگ فیلتر پرداخته خواهد شد.

کاربردهای کیسه بگ فیلتر:

کیسه بگ فیلتر در صنایع مختلفی استفاده می‌شود. ازجمله :

– صنعت سیمان:  برای جداسازی ذرات گرد و غبار سیمان

– صنعت فولاد: در فرآیندهای تولید فولاد، از کیسه بگ فیلتر برای جداسازی ذرات فلزی و ذرات معلق در هوا استفاده می شوند.

–  صنعت شیمیایی: برای جداسازی ذرات معلق در محیط کار استفاده می شوند

–  صنعت غذایی: در برخی فرآیندهای تولید مواد غذایی نظیر آرد، شکر و … نیز از کیسه بگ فیلتر برای جداسازی ذرات استفاده می‌شود.

 انواع کیسه بگ فیلتر:

کیسه بگ فیلتر در انواع مختلفی تولید می‌شود. در زیر به برخی از انواع رایج این کیسه‌ها اشاره خواهیم کرد:

– کیسه بگ فیلتر پلی‌پروپیلن: این نوع کیسه بگ فیلتر برای جداسازی ذرات خشک و معمولاً به صورت قابل شستشو و قابل استفاده مجدد است.

– کیسه بگ فیلتر پلی‌استر: این نوع کیسه بگ فیلتر برای جداسازی ذرات خشک و مرطوب مناسب است و در برخی صنایع مانند صنعت سیمان استفاده می‌شود.

– کیسه بگ فیلتر پلی‌آمید: این نوع کیسه بگ فیلتر برای جداسازی ذرات با دمای بالا و شرایط سخت مناسب است و در برخی صنایع نظیر صنعت فولاد استفاده می‌شود.

ویژگی‌های کیسه بگ فیلتر

– کارایی جداسازی: کارایی جداسازی کیسه بگ فیلتر بستگی به نوع و جنس آن دارد. کارایی جداسازی بالاتر به معنای جداسازی بهتر ذرات معلق است.

–  ظرفیت جذب: ظرفیت جذب کیسه بگ فیلتر نشان دهنده مقدار ذرات معلقی است که قادر به جذب آنها است. ظرفیت جذب بالاتر به معنای عمر طولانی‌تر کیسه بگ فیلتر است.

– سایز و شکل: سایز و شکل کیسه بگ فیلتر بستگی به نوع و ابعاد سیستم فیلتراسیون دارد. انتخاب سایز و شکل صحیح کیسه بگ فیلتر برای جلوگیری از نشت ذرات معلق و افزایش کارایی جداسازی ضروری است.

کیسه بگ فیلتر یک تکنولوژی مهم در جداسازی ذرات معلق در هوا و مایعات است. انتخاب مناسب نوع کیسه بگ فیلتر بستگی به نوع و مشخصات ذرات مورد جداسازی دارد. با توجه به کاربردهای گسترده این فیلتر در صنایع مختلف، بهینه‌سازی عملکرد و کارایی آن بسیار مهم است.

مدیا فیلتر کیسه ای :

مدیا فیلتر کیسه ای یک نوع فیلتر است که برای تصفیه هوا و حذف ذرات معلق در هوا استفاده می شود. این فیلترها معمولاً در سیستم های تهویه مطبوع، سیستم های تصفیه هوا، صنایع غذایی و دارویی، ساختمان ها و خودروها استفاده می شوند.

مدیا فیلتر کیسه ای از یک جعبه فلزی یا پلاستیکی و یک یا چند کیسه فیلتر تشکیل شده است. این کیسه ها معمولاً از الیاف سینتتیک یا الیاف طبیعی مانند پلی استر، پلی پروپیلن، نایلون و غیره ساخته می شوند. ذرات معلق در هوا از طریق ورود به کیسه ها و جمع شدن درون آنها تصفیه می شوند و هوای تمیز از طریق خروجی فیلتر عبور می کند.

انواع مختلفی از پارچه فیلتر برای پاسخگویی به تقاضای شما وجود دارد، مانند NOMEX  (آرامید)، پلی استر (pe)، PPS (پلی ایمید)،  PTFE، p84 و بسیاری موارد دیگر.

گروه مهندسین kmegroup با گرد هم آیی تنی چند ازمهندسان متخصص و با تجربه در صنایع مختلف با بیش از یک دهه تجربه ، طراح و سازنده بگ فیلتر بوده و در این مدت ضمن ارتقای دانش فنی در طراحی ، ساخت و تولید سعی در به روز نمودن تکنولوژی مطابق نیازهای روز دنیا وتولید دستگاهها مطابق مشخصات مورد نیاز مشتری همچنان از پیشگامان این صنعت بوده است.
